Công thức tính điện trở đầy đủ và cách giải bài tập chi tiết

Công thức tính điện trở

1. Khái niệm về điện trở trong mạch điện

Định nghĩa điện trở là gì dưới góc độ vật lý

Trong chương trình Vật lý và kỹ thuật điện, điện trở là một khái niệm nền tảng vô cùng quan trọng dùng để đặc trưng cho tính chất của các vật liệu dẫn điện. Theo định nghĩa khoa học, điện trở là đại lượng vật lý biểu thị mức độ cản trở dòng điện của một chất hay một linh kiện điện tử. Khi các electron tự do dịch chuyển qua vật dẫn để tạo thành dòng điện, chúng sẽ va chạm với các nguyên tử, ion cấu thành nên mạng tinh thể của vật liệu đó. Sự va chạm này gây ra lực cản, làm giảm cường độ của dòng điện và chuyển hóa một phần điện năng thành nhiệt năng.

Ý nghĩa của điện trở trong các hệ thống mạch điện

Về mặt ứng dụng thực tiễn, điện trở đóng vai trò điều khiển, khống chế và phân chia dòng điện cũng như điện áp trong mạch theo các giá trị mong muốn. Nếu không có bộ phận cản trở này, dòng điện trong mạch có thể tăng cao quá mức cho phép, gây ra hiện tượng quá tải, làm hỏng hoặc cháy nổ các thiết bị điện tử nhạy cảm khác. Ký hiệu chính thức của điện trở trong các sơ đồ mạch điện là chữ R viết hoa. Đơn vị đo lường tiêu chuẩn của đại lượng này trong hệ thống quốc tế là Ôm, được ký hiệu bằng ký tự Omega trong bảng chữ cái Hy Lạp.

Các loại điện trở linh kiện điện tử thông dụng trong các mạch điện thực tế

2. Công thức tính điện trở cơ bản theo định luật Ôm

Biểu thức định luật Ôm đối với đoạn mạch

Để tính toán giá trị của đại lượng này một cách đơn giản và trực tiếp nhất, người ta dựa vào mối quan hệ tỉ lệ giữa hiệu điện thế và cường độ dòng điện. Theo định luật Ôm danh tiếng, công thức tính điện trở của một đoạn mạch được thiết lập dưới dạng plain text như sau: R = U / I. Trong biểu thức toán học cốt lõi này, ký hiệu R đại diện cho giá trị điện trở của đoạn mạch mà chúng ta cần xác định. Ký hiệu U là hiệu điện thế giữa hai đầu đoạn mạch, và I là cường độ dòng điện chạy qua đoạn mạch đó.

Diễn giải các đơn vị đo lường trong biểu thức

Để áp dụng công thức một cách chính xác, bạn cần nắm vững hệ thống đơn vị đo lường chuẩn hóa đi kèm với từng đại lượng thành phần. Trong biểu thức R = U / I, hiệu điện thế U bắt buộc phải được tính bằng đơn vị Vôn, ký hiệu là V. Cường độ dòng điện I phải được đo bằng đơn vị Ampe, ký hiệu là A. Khi hai thông số này đạt đúng chuẩn đơn vị, kết quả phép chia sẽ cho ra giá trị điện trở R mang đơn vị Ôm. Trong trường hợp đề bài cho đơn vị nhỏ hơn như mi-li-ampe hay mi-li-vôn, bạn cần thực hiện bước đổi về đơn vị chuẩn trước khi tính toán.

3. Công thức tính điện trở cho các cấu trúc mạch đặc biệt

Công thức áp dụng cho đoạn mạch gồm các điện trở mắc nối tiếp

Khi các linh kiện điện trở được sắp xếp mắc nối tiếp nhau, tức là đuôi của điện trở này nối với đầu của điện trở kia tạo thành một đường dẫn duy nhất cho dòng điện, cường độ dòng điện tại mọi điểm là như nhau. Lúc này, tổng mức độ cản trở của toàn mạch sẽ tăng lên bằng tổng các giá trị thành phần cấu thành. Công thức tính điện trở tương đương cho đoạn mạch mắc nối tiếp gồm hai linh kiện được diễn giải như sau: Rtd = R1 + R2. Đối với các mạch điện mở rộng chứa nhiều linh kiện hơn, chúng tôi cũng chỉ cần áp dụng quy tắc cộng tuyến tính tương tự.

Sơ đồ cấu trúc hình học của đoạn mạch gồm các điện trở mắc nối tiếp nhau

Công thức áp dụng cho đoạn mạch gồm các điện trở mắc song song

Trong trường hợp các linh kiện được mắc song song với nhau, tức là đầu của các điện trở được nối chung vào một điểm và đuôi của chúng nối chung vào một điểm khác, hiệu điện thế trên mỗi nhánh là bằng nhau. Mô hình này tạo ra nhiều con đường cho dòng điện lưu thông, làm giảm tổng mức độ cản trở của toàn mạch. Công thức tính điện trở tương đương cho đoạn mạch mắc song song được xác định qua biểu thức nghịch đảo: 1 / Rtd = (1 / R1) + (1 / R2). Đối với mạch gồm hai nhánh song song, bạn có thể dùng công thức thu gọn dạng tích chia tổng: Rtd = (R1 * R2) / (R1 + R2).

Công thức tính theo đặc tính vật liệu và kích thước dây dẫn

Bên cạnh việc dựa vào các thông số dòng điện, giá trị cản trở của một dây dẫn còn phụ thuộc vào bản chất vật liệu và cấu trúc hình học của chính nó. Công thức điện trở dây dẫn được thiết lập dựa trên chiều dài, tiết diện và điện trở suất của kim loại: R = rho * (l / S). Trong biểu thức này, ký hiệu rho là điện trở suất đặc trưng cho khả năng cản trở của từng loại chất liệu dẫn điện. Ký hiệu l là chiều dài của sợi dây dẫn tính bằng mét, và S là diện tích tiết diện cắt ngang của sợi dây đó tính bằng mét vuông.

4. Phương pháp và lưu ý khi giải bài tập về điện trở

Quy trình phân tích sơ đồ mạch điện phức tạp

Khi đối mặt với một bài toán chứa hệ thống mạch điện hỗn hợp gồm nhiều điện trở mắc xen kẽ nhau, việc đầu tiên bạn cần làm là phân tích cấu trúc mạch. Bạn hãy quan sát thật kỹ để phân chia mạch điện lớn thành các cụm mạch nhỏ hơn có mối quan hệ song song hoặc nối tiếp rõ ràng. Tiếp theo, bạn tiến hành tính điện trở tương đương của các cụm nhỏ nhất nằm sâu bên trong trước, sau đó thay thế chúng bằng một giá trị đại diện. Quy trình thu gọn mạch điện một cách tuần tự từ trong ra ngoài này sẽ giúp bài toán phức tạp trở nên đơn giản và dễ giải quyết.

Lưu ý quan trọng về việc chuyển đổi hệ thống đơn vị đo

Một lỗi sai kinh điển khiến nhiều học sinh bị trừ điểm đáng tiếc trong các bài kiểm tra là bỏ qua bước đồng nhất đơn vị của các số liệu đề bài cho. Các kỹ sư điện thường sử dụng các đơn vị bội số như ki-lô-ôm hay mê-ga-ôm cho các linh kiện lớn, hoặc sử dụng mi-li-mét vuông cho tiết diện dây dẫn. Trước khi nhập số liệu vào bất kỳ công thức điện trở nào, bạn bắt buộc phải thực hiện phép quy đổi về hệ chuẩn quốc tế. Việc cẩn thận kiểm tra đơn vị này là tấm lưới bảo hiểm giúp kết quả bài làm của bạn luôn đạt độ chính xác tuyệt đối.

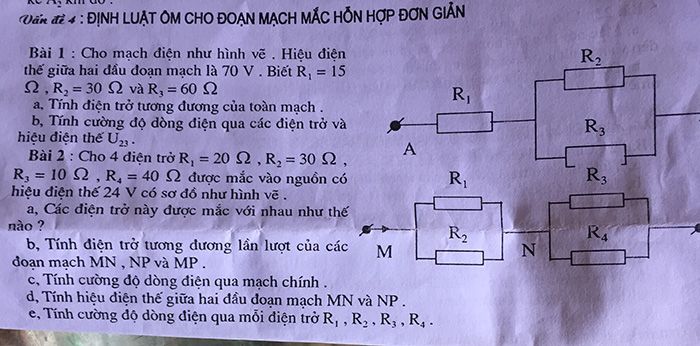

Các bước thực hiện quy trình giải bài tập mạch điện hỗn hợp chuẩn khoa học

Việc am hiểu và vận dụng thành thạo công thức điện trở là một chìa khóa quan trọng giúp bạn mở cánh cửa bước vào thế giới Vật lý và kỹ thuật điện tử. Từ những biểu thức đơn giản của định luật Ôm cho đến các công thức cấu trúc mạch phức tạp, tất cả đều là nền tảng giúp bạn thiết kế, sửa chữa các thiết bị điện trong đời sống một cách khoa học. Chúng tôi hy vọng rằng bài viết tổng hợp chi tiết và toàn diện này đã mang lại cho bạn những kiến thức hữu ích, giúp bạn tự tin hơn trong quá trình học tập và ứng dụng thực tiễn.
